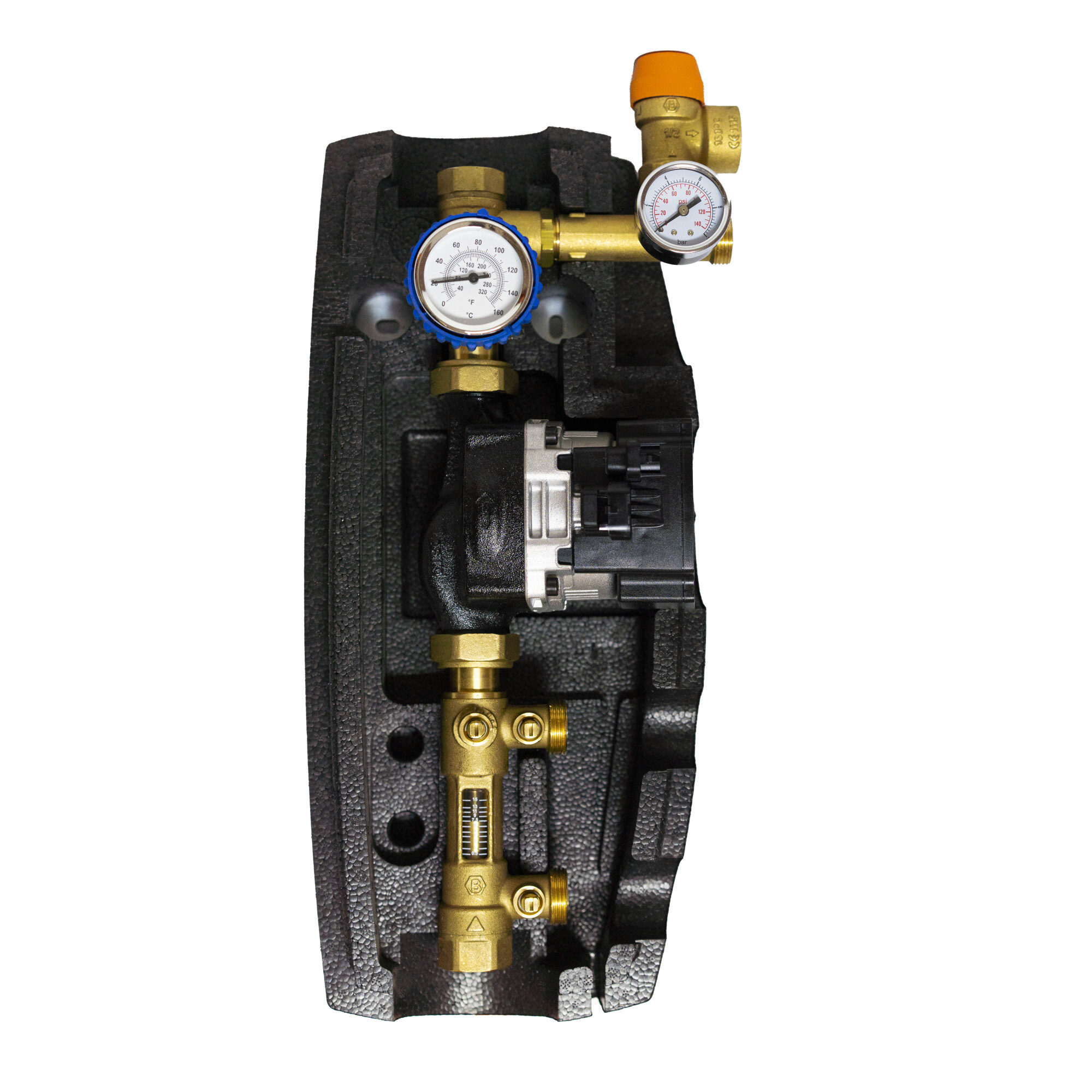

Grup pompare solar, RTM, cu pompa Grundfos 15/105 UPM3 SOLAR

Curatare:

Repetati paragraful de la punctul 1 la punctul 6. Lasati fluidul sa circule in sistem timp de cateva minute.

Clatire:

Clatirea sistemului este necesara doar daca sistemul a fost umplut numai cu apa si, prin urmare, exista riscul de inghet. Conectati un rezervor de reciclare la un robinet din partea inferioara a sistemului. Actionati supapa de sens de deasupra pompei cu o surubelnita. Deschideti supapele de refulare pozitionate in partea superioara a sistemului.

---

Supapa de inchidere si supapa de sens

Manerul cu manometru integrat actioneaza robinetul cu sfera; aceeasi supapa integreaza supapa de sens.

Pentru a permite fluidului sa treaca in ambele directii pe supapa de sens(maner albastru), trebuie sa actionati cu surubelnita tija de pe corpul supapei (urmati schema 1). Tija permite deschiderea supapei de sens.

In timpul functionarii normale a sistemului, robinetul cu sfera trebuie sa fie complet deschis, astfel incat manerul trebuie sa fie complet rotit in sens invers acelor de ceasornic si supapa de sens trebuie sa fie in pozitia INCHIS.

---

DEBITMETRUL

Debitmetrul este alcatuit dintr-un dispozitiv de masurare a debitului si dintr-o supapa de reglare a debitului. Pentru a functiona corect, debitmetrul trebuie sa fie pozitionat vertical. In aceeasi supapa, doua supape de inchidere sunt integrate pentru a completa si spala sistemul. Reglarea debitului este permisa prin actionarea cu surubelnita-tija, conform schemei 2.

---

Aplicatie

Grupul de pompare este instalat pe sistemul primar al sistemului solar cu circulatie fortata. Grupul incepe sa functioneze cand vine un semnal de la boilerul de apa calda care indica faptul ca temperatura a ajuns la un nivel minim prefixat. Grupul este dotat cu dispozitive de siguranta pentru functionarea corecta a sistemului.

---

Dimensiuni

---

Componente

---

Siguranta

1. Grupul de pompare solar va fi instalat numai de personal calificat. Racordurile trebuie sa fie intotdeauna stranse si nu pot exista scurgeri hidraulice in timpul functionarii.
2. Temperatura din interiorul sistemului solar poate atinge temperaturi periculoase care pot provoca arsuri grave.
3. Pompa si controlerul sunt sub tensiune, asa ca trebuie deconectate de la reteaua electrica inainte de orice intretinere.
4. In timpul asamblarii, nu supraincarcati racodurile, deoarece in timp pot aparea unele scurgeri.

---

Instalare – Fixare grup pompare

1. Scoateti capcul superior
2. Verificati integritatea fiecarei componente.
3. Cautati un loc bun, potrivit si pentru intretinere. Va sugeram sa lasati un spatiu liber de min. 20 cm pe fiecare parte a statiei. Luati in considerare si dimensiunile generale ale vasului de expansiune. Nota: nu fixati statia solara si vasul de expansiune pe pereti nepotriviti pentru o greutate mai mare de 120 kg.
4. Fixati pozitiile gaurilor cu sablonul, dat ca echipament. Va sugeram sa folositi si o cumpana.
5. Perforati peretele cu un burghiu de 10 mm si introduceti diblurile cu care este echipat grupul de pompare.
6. Asezati statia pe perete si fixati-o cu suruburile cu care este echipata statia.
7. Conectati vasul de expansiune la racordul corespunzator.
8. Conectati asa cum este ilustrat in fig. 2. Dupa ce ati conectat toate, verificati ca nu exista scurgeri in sistem, testandu-l sub presiune.
9. Dupa ce ati verificat functionarea corecta a sistemului, conectati componentele de la controler la pompa.

---

Umplerea sistemului

1. Inainte de a lasa sistemul sa functioneze, verificati fiecare racord.
2. Asigurati-va ca robinetul de inchidere (manerul albastru) este deschis, rotindu-l complet in sens invers acelor de ceasornic.
3. Conectati prin cele doua conexiuni de umplere/spalare dispozitivul de umplere pentru a umple sistemul.
4. Pozitionati conducta pe supapa de inchidere in pozitie orizontala, directia de umplere/spalare (vezi paragraful Debitmetru).
5. Deschideti supapele de umplere/spalare (A si B) pozitionand linia pe orizontala (vezi paragraful Debitmetru).
6. De la supapa A umpleti sistemul pana cand lichidul iese din racordul -B.
7. Inchideti B (pozitia verticala a liniei).
8. Mariti presiunea pana la nivelul dorit si, cand este atinsa, inchideti robinetul A.
9. Comutati linia robinetului de inchidere in pozitie verticala (deschisa in directia curgerii) pentru a regla debitul.
10. Porniti pompa si lasati-o sa functioneze cateva minute. Verificati etanseitatea sistemului.
11. Aerisiti sistemul deschizand orificiile de aerisire.
12. Reglati din nou presiunea de lucru.
13. Reglati debitul sistemului dupa cum este necesar, prin supapa de inchidere a debitmetrului (vezi paragraful Debitmetru) si/sau reglati viteza pompei.
14. Dupa cateva ore de functionare, testati din nou punctul 11 si eventual punctul 12.

---

---

Pompa Grundfos UPM3 solar 15-105

Specificatii:

• Lichid pompat: Apa si solutii de glicol (max 50%)
• Gama temperaturii lichidului: 2 .. 110 °C
• Temperatura lichidului in timpul functionarii: 60 °C
• Densitate: 983.2 kg/m³



Specificatii electrice:

• Putere de intrare: P1 2 .. 52 W
• Frecventa retelei electrice: 50 Hz
• Tensiune nominala: 1 x 230 V
• Curent consumat maxim: 0.04 .. 0.52 A
• Grad de protectie: (IEC 34-5) X4D
• Protectie termica: ELEC



---

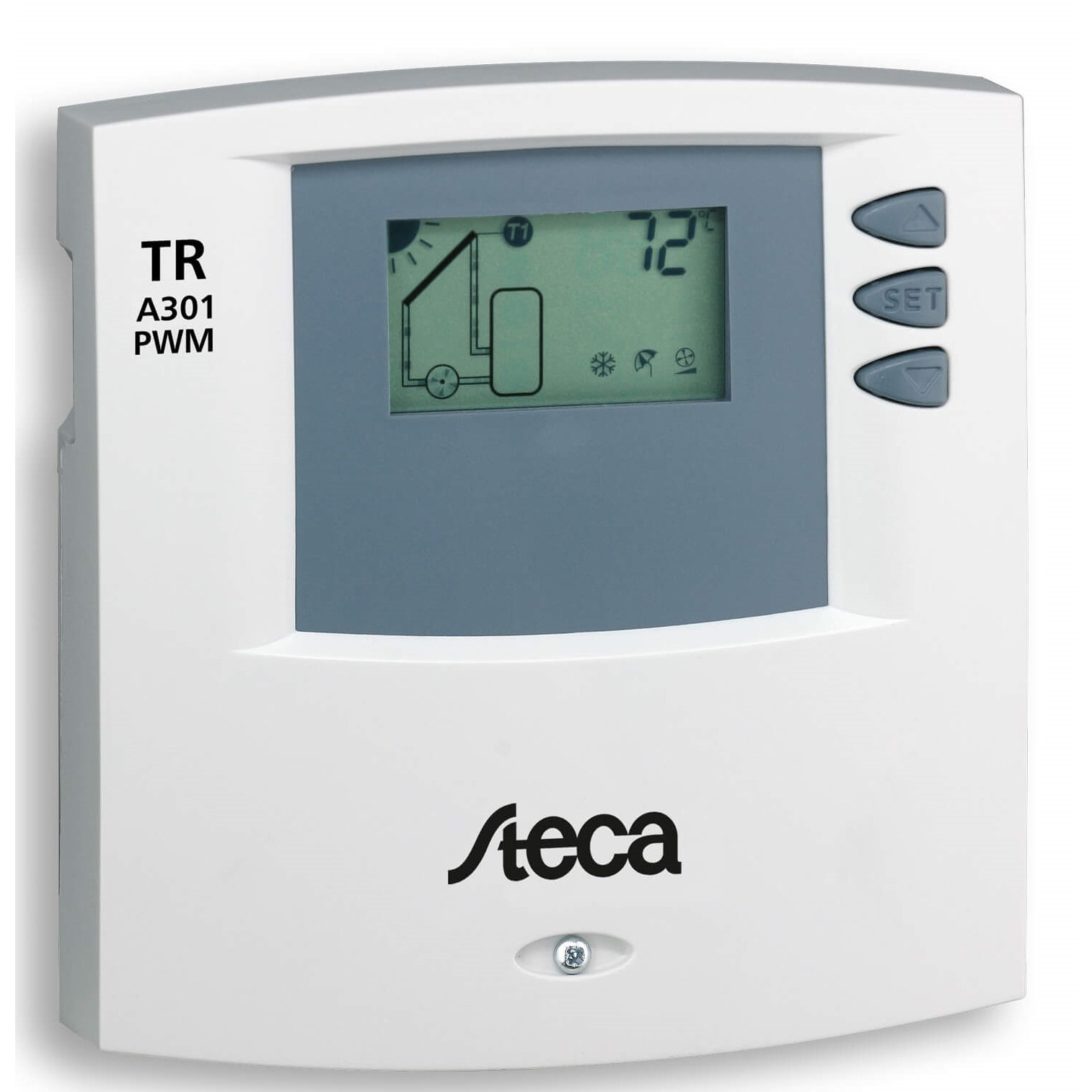

Steca TR A301 PWM

3 intrări, o ieșire PWM

Controlerul Steca TRA301 PWM a fost proiectat pentru a fi utilizat cu o nouă tehnologie de pompă solară de încălzire cu eficiență ridicată, costuri și economie de energie. Această ultimă generație de pompe de circulație cu comutație electrică are un convertor de frecvență integrat și un motor cu magnet permanent. Semnalul de control PWM trebuie activat special pentru a controla acest tip de pompă ECM de înaltă eficiență. Cu acest semnal dreptunghiular de tensiune continua modulat în lățime, controlerul Steca TR A301 PWM poate adapta automat cu exactitate viteza pompei printr-un cablu de control separat pentru a se potrivi în continuare la cerințele sistemului.

Pe lângă controlul PWM al vitezei pompei de circulație solară, Steca TR A301 PM permite și compensarea hidraulică a sistemului de energie solară prin Grundfos Direct Sensors™.

Afișajul clar, animat grafic oferă vizualizarea stării curente de funcționare și, de asemenea, a circuitului solar complet. Utilizarea consecventă a pictogramelor ajută controlerul să fie ușor de utilizat.

Controlerul realizează, de asemenea, funcții importante de monitorizare și protecție a sistemului pentru a asigura funcționarea în siguranță și de lungă durată a întregului sistem.

Siguranța în funcționare a sistemului este susținută de o diagnosticare completă a defecțiunilor. LCD-ul multicolor cu fundal iluminat asigură localizarea rapidă și sigură a erorilor care apar și facilitează depanarea acestora.

---

Caracteristicile produsului:

• Carcasă compactă, cu mai multe părți
• Control electronic al vitezei prin modularea lățimii impulsului (PWM)
• Temperatura maximă a rezervorului de stocare
• Nivel ridicat de siguranță în funcționare prin diagnosticarea defecțiunilor
• Înregistrarea valorilor minime și maxime ale temperaturii
• Afișarea temperaturii °C / °F
• Deconectare la supratemperatura colectorului
• Înregistrare orelor de funcționare
• Încărcarea temperaturii țintă a rezervorului de stocare
• Terminalele cu cleme cu arc permit o instalare rapidă și ușoară
• Afișarea debitului și a temperaturii folosind Grundfos Direct Sensors™

Afisare:

• Afișaj grafic LCD cu iluminare de fundal
• Reprezentare animată a sistemelor și a stărilor de funcționare

Functionare:

• Navigare prin meniu non-verbal Comutator lateral
• pentru manual, automat, oprit

Functii:

• Achizitie debit pentru compensare hidraulica
• Vacanță (răcire rezervor de stocare)
• Interval / tube colector
• Anti-îngheț

Dimensiuni:

Date tehnice:

• Tensiunea sistemului: 230V c.a. (±15%), 50Hz
• Tensiunea sistemului optional: 215V c.a. (±15%), 60Hz
• În așteptare: 1,07W
• Clasa de control al temperaturii: I
• Eficiența energetică: 1%
• Număr de intrări: 3
• Intrări: 2 x SenzoriTemperatură(Pt1000), 1 x Senzor direct Grundfos VFS 1-12 (temperatură/debit)
• Număr de ieșiri: 1
• Ieșire R1: ieșire triac comutată pentru alimentarea pompei, max. 250 W (230 V); C: Semnal de control PWM pentru viteza pompei, 8 mA; 5 V; 250 Hz
• Diferența de temperatură la pornire: 8 K
• Diferența de temperatură la oprire: 4 K
• Temperatura ambientală: 0 °C … +45 °C
• Gradul de protecție: IP 20 / DIN 40050
• Dimensiuni(X x Y x Z): 134 x 137 x 38 mm
• Greutate: 250 g
