Pachet automatizare incalzire in pardoseala 90 mp

Pachetul conține ce este necesar pentru a putea fi montat cu ușurință de orice instalator.

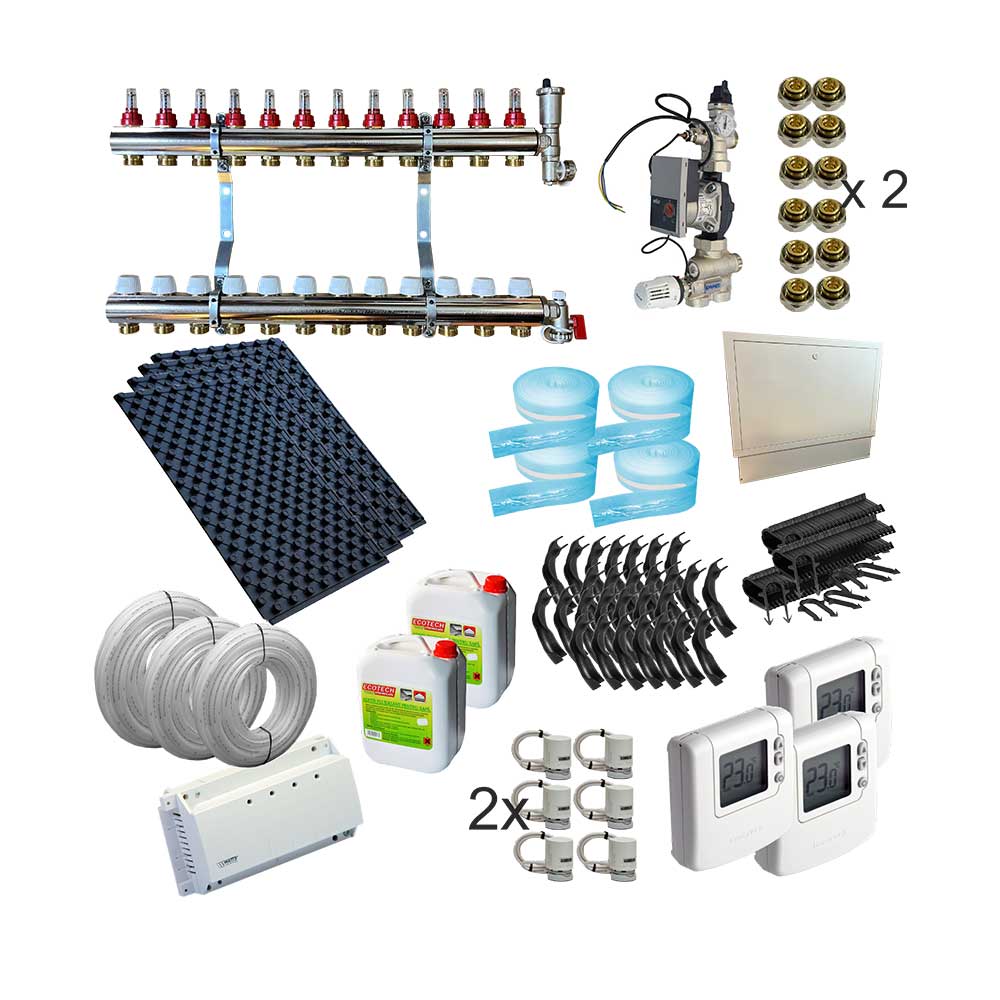

Pachetul conține următoarele:
Teava Pe-xa DN 16 UPONOR 880 ml
Aditiv buc 2
Placa cu nuturi (14.5 mp/bax) 101,5 mp
Banda perimetrala cu adeziv (sul 25m) 4 buc
Set pardoseala Fornara 12 cai + suporti 1 buc
Grup amestec pardoseala Emetti + pompa wilo 25-7 1 buc
Caseta distribuitor metalică 1000×600 1 buc
Curba plastic 24 buc
Conectori 3/4×16 24 buc
Terminal distribuitor cu aerisitor automat Și robinet golire orientabil 1 buc
Terminal distribuitor Fornara cu aerisitor manual, robinet golire si piulița contraprindere 1 buc
Rigleta watts 6 zone cu modul control pompa integrat 1 buc
Actuator Honeywell MT4 12 buc
Termostat cu fir Honeywell DT90 3 buc

Pachet automatizare incalzire in pardoseala 90 mp

Descriere Teava Pe-xa DN 16 UPONOR pentru Pachet automatizare incalzire in pardoseala 90 mp

Țeavă de înaltă calitate, produsă cu tehnologie performantă pentru ca instalația să funcționeze perfect. Sistemul de țevi flexibile UPONOR PE-Xa este soluția ideală la sisteme de apă potabilă și pentru instalații de încălzire în pardoseală. Țeava Uponor este un produs de înaltă calitate și îndeplinește toate cerințele de igienă pentru instalația de apă potabilă.

Memoria termică a țevilor Uponor recomandă să utilizați tehnologia de îmbinare Quick & Easy Uponor rapid și foarte ușor.

Produsă din polietilenă reticulată produsă conform prEN ISO 15875 „sisteme de ţevi din plastic pentru instalaţii cu apă caldă şi rece – polietilenă reticulată” iar bariera împotriva difuziei de oxigen conform DIN 4726.

Tehnologia de fabricație a țevilor Uponor este complexă și atentă la detalii și oferă produse de înaltă calitate. Teava PE-Xa Uponor este fabricată din polietilena reticulată și are indicații de folosire atât pentru apă rece cât și pentru apă caldă, datorită elasticității sale crescute și a capacității sale de a absorbi șocurile. EVOH este un material așezat sub forma unui strat protector care previne formarea coroziunilor tuturor pieselor metalice care se află în sistemul de încălzire. Acest strat lucrează ca o barieră de oxigen și oferă o protecție îndelungată întregului sistem.

Teava Uponor este ușor de manevrat și de instalat fiind flexibilă și ușoară, iar suprafața netedă din interiorul tubului ajută la presurizarea corectă a instalației.

Folosită pentru încălzirea/răcire prin pardoseală este compatibilă cu fitingurile tip Q&E si compresie.

Clasa de presiune : 4+5/6 bar

Temperatura maximă: 90°C

Temperatura de avarie: 100°C

Presiune preconizată de utilizare 6/8 bar la 90°C/70°C

Clasa de rez. la foc: E conform DIN EN 13501-1

PLACA CU NUTURI

Placa cu nuturi permite fixarea țevilor in sistemul de încălzire în pardoseală de către o singură persoana. Oferă o poziționare fermă a țevilor și o poziție corectă în structura de sub șapa.

Datorita acestor caracteristici placa cu nuturi este un produs ce oferă o instalare ușoara si oferă timpi de montaj mai rapizi decât in cazul sistemelor cu placa tacker.

Pasul de montaj al țevilor pentru încălzire in pardoseala se poate face la pas de 5 cm, 10, sau 15 cm in funcție de necesarul de căldura calculat. Acest lucru se poate face foarte ușor. Izolația din polistiren de tipul placa cu nuturi are distanta intre nuturi de 5 cm.

Distanta intre conducte: multiplu de 50 mm

Conductivitate termica: 0,35 W/m*k

Pentru conducute de 16mm si 17mm

Grup amestec pardoseala Emetti + pompa wilo 25-7 pentru pachet automatizare incalzire in pardoseala 90 mp

Regleaza si recircula agentul termic in circuitele de incalzire in pardoseala.

Grupul de amestec este compus din:

• aerisitor automat rezistent la temperaturi pana in 120°C

• termometru 0°-80° C

• semiolandezi 1A pentru conectarea pompei de recirculare

• ventil de amestec M30x1.5 pentru cap termostatic cu capilar 20°-65° C

• ventil reglare si by-pass

• teaca senzor de temperatura al capului termostatic cu capilar

• robinet termostatic cu sonda de imersie

• conexiuni lateral-dreapta tur-retur 1″ pentru distribuitoare

• pompa electronica WILO YONOS PARA 25/7

Centru de comanda pentru pachet automatizare incalzire in pardoseala 90 mp

Rigleta watts 6 zone cu modul control pompa integrat

Unitatea de control Watts a fost special proiectata pentru a controla încălzirea prin pardoseală, prin intermediul dispozitivelor de acționare închise în mod normal. Fiecare unitate de control poate controla 6 zone si poate fi extinsa pana la 10 sau 12 zone prin 4 sau 6 zone module slave.

Este recomandat un maxim de 4 actuatoare pe zonă.

Termostat pentru pachet automatizare incalzire in pardoseala 90 mp

Termostat cu fir Honeywell DT90 pentru pachet automatizare incalzire in pardoseala 90 mp

Termostatul de ambient cu fir Honeywell DT90A asigură confort si economie in sistemele moderne de incalzire.

Afisajul de dimensiuni mari, cu contrast puternic si interfata intuitiva il fac extrem de usor de utilizat.
Economia de energie este asigurata de performantele algoritmului de control TPI (self learning „fuzzy logic” time-proportional). Autoadaptarea la specificul cladirii asigura reglarea precisa a temperaturii si folosirea unei cantitati minime de energie. Regimul de lucru „setari instalator” permite ajustarea parametrilor de control pentru adaptarea la specificul instalatiei; setarile sunt pastrate in memoria NVRAM.

Setari instalator, regim de lucru ce permite ajustarea parametrilor urmatori:

– numarul de cicluri pornit-oprit pe ora, selectabil 3, 6, 9 sau 12 cph
– inaltimea benzii de proportionalitate, reglabila in gama 0…3°C
– decalarea cu ±1…3°C a temperaturii citite (in cazul instalarii intr-un loc inadecvat)
– ajustarea limitelor de minimum si maximum a gamei de reglare a temperaturii
– comutarea din regim incalzire in regim racire (apasarea simultana a tastelor pt. 3 secunde)

– temperatura regim veghe/off poate fi ajustata in gama 5…16°C
– comutare releu: putere rupere 3A / putere rupere 8A (pentru incalzire electrica), in regimul de putere 3A viata bateriilor este prelungita si zgomotul de comutare redus

Regimuri de lucru: confort sau veghe/off
Algoritm de control: proportional+integral TPI cu actionare on/off
Butoane de reglaj: 2 butoane pentru ajustarea temperaturii dorite + sau –
Buton off: asigura protectia la inghet ajustabila in gama 5…16°C (se poate seta si oprit complet, fara functie anti-inghet)

Tip contact: releu fara potential basculant (SPDT), durata viata 100.000 operari
Capacitate de comutare: – 0,01…8A rezistiv, 0,1…3A inductiv la 24…240Vca
Element sensibil: senzor NTC 10 (termistor)
Durata viata releu: 100.000 operari
Alimentare electrica: doua baterii alcaline incluse R6, durata de viata 2…4 ani
Afisare:
– temperatura ambianta (functie termometru)
– temperatura de referinta la apasarea unui buton,

– regim lucru incalzire (flacara) sau racire (steluta de gheata)
– simbol cheie fixa – autodiagnosticare defecte.
Dimensiuni:- ultraplat 90x92x27mm

Pachet automatizare incalzire in pardoseala 90 mp

Pachet automatizare incalzire in pardoseala 90 mp necesar pentru a încălzi o suprafață de 90 mp. Acest Pachet automatizare incalzire in pardoseala 90 mp poate fi personalizat și în funcție de nevoile dvs. Componentele sistemului le avem mereu pe stoc. Livrare rapidă direct din stoc.

Cu acest Pachet automatizare incalzire in pardoseala 90 mp obții un discount față de varianta dacă ai fi achiziționat separat fiecare produs în parte. Componentele au inclus instrucțiuni de montaj și garanția de la producător.

Pachet automatizare incalzire in pardoseala 90 mp este o investiție pentru a avea o încălzire în pardoseală eficientă și calitativă. Poți vedea însă și variantă de pachet pachet premium cu automatizare pentru încălzire în pardoseală.
