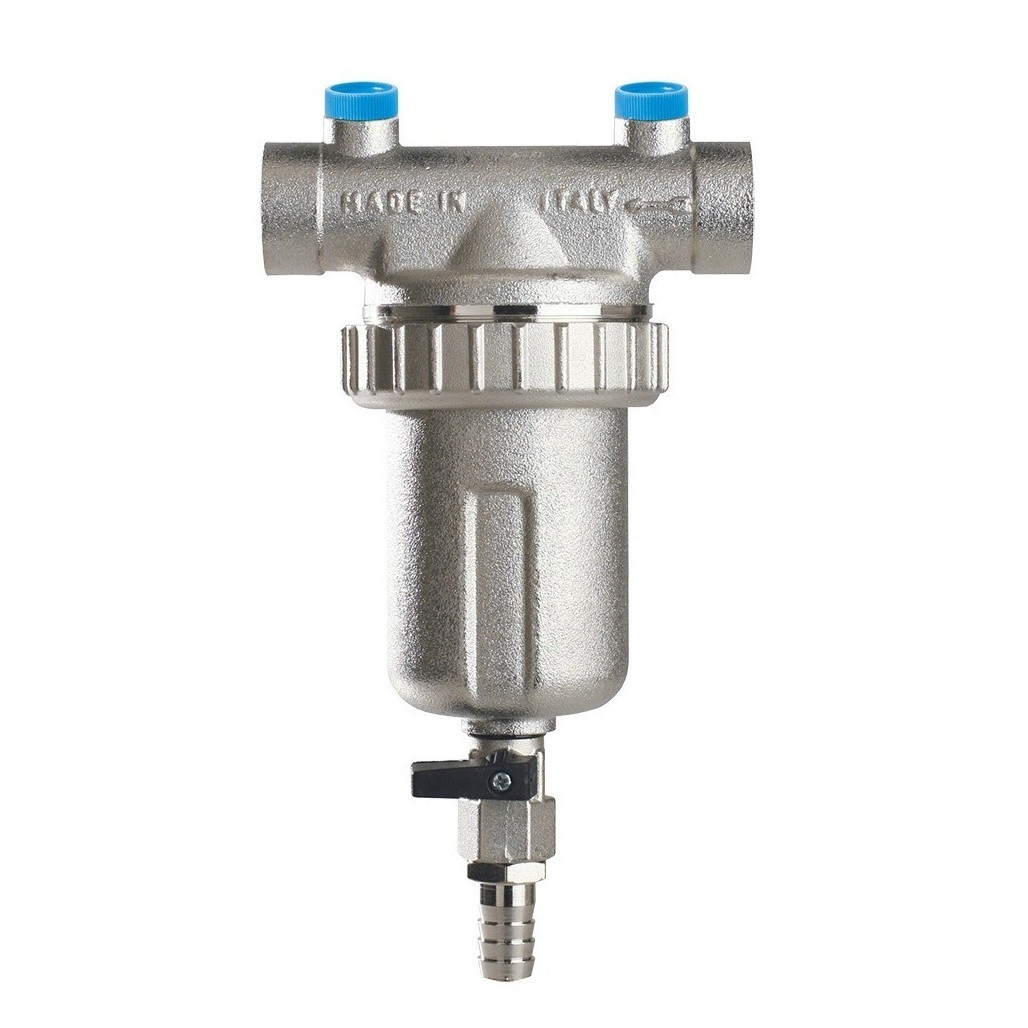

Filtru cu purjare 1 ” 1/4 FF cu cartus filtrant de 400 microni

Filtru cu purjare 1 ” 1/4 FF cu cartus filtrant de 400 microni

Componente:

1. Manometru – ABS
2. Corp – Alama
3. Inele de fixare – EPDM
4. O-Ring – PVC
5. Garnitura cartus – AISI 304
6. Cartus filtru – EPDM
7. O-Ring – Alama
8. Glass
9. Robinet cu sfera – Nailon

INSTRUCTIUNI PENTRU UTILIZATOR

General:

Filtrul de autocuratare este potrivit pentru toate instalatiile, atat civile cat si industriale, unde impuritatile din apa ar putea deteriora sau bloca aparatele actuale. Apa, pe care o folosim de obicei, provine din statii de apa sau puturi care contin un numar mare de particule care, in functie de dimensiunile lor, interactioneaza negativ cu accesoriile instalate si compromit astfel functionarea corecta. Filtrul de autocuratare trebuie instalat imediat dupa contor si unul inaintea celuilalt aparat, verificand ca debitul de apa sa coincida cu directia sagetii imprimate pe corp. Racordurile la centrala hidraulica sunt filetate interioare in conformitate cu standardul ISO 228/1. Pe corpul filtrului cu autocuratare exista doua imbinari filetate 1/4” GAZ pentru conectarea a doua manometre.

Presiune maxima de lucru recomandata: 16 bar

Functionarea, controlul si curatarea filtrului:

toate impuritatile sunt blocate si depuse pe fundul filtrului in timpul trecerii apei prin acesta, datorita cartusului de filtrare din interior. Prin montarea a doua manometre pe corp, putem verifica conditiile de functionare a filtrului, deoarece diferenta de citire dintre presiunea de intrare si presiunea de iesire este direct proportionala cu infundarea cartusului; prin urmare, cu cat este mai mare diferenta dintre cele doua presiuni, cu atat mai tare este infundat filtrul si are nevoie de o curatare. Pentru a efectua curatarea filtrului, trebuie sa deschideti robinetul cu bila de sub filtru pentru cateva secunde, astfel incat sa eliminati impuritatile de pe fund. Daca cartusul are nevoie de o curatare mai precisa, faceti o contraspalare (curgerea apei in sens opus directiei sagetii apasate pe corp), daca tipul de instalatie permite acest lucru, sau manual (de ex. cu aer comprimat) scoaterea cartusul din filtru prin demontarea suportului fixat pe corp prin intermediul inelului de fixare.

Dimensiuni

Tabel marimi:

• A – 130 mm
• B – 80 mm
• C – 235 mm
