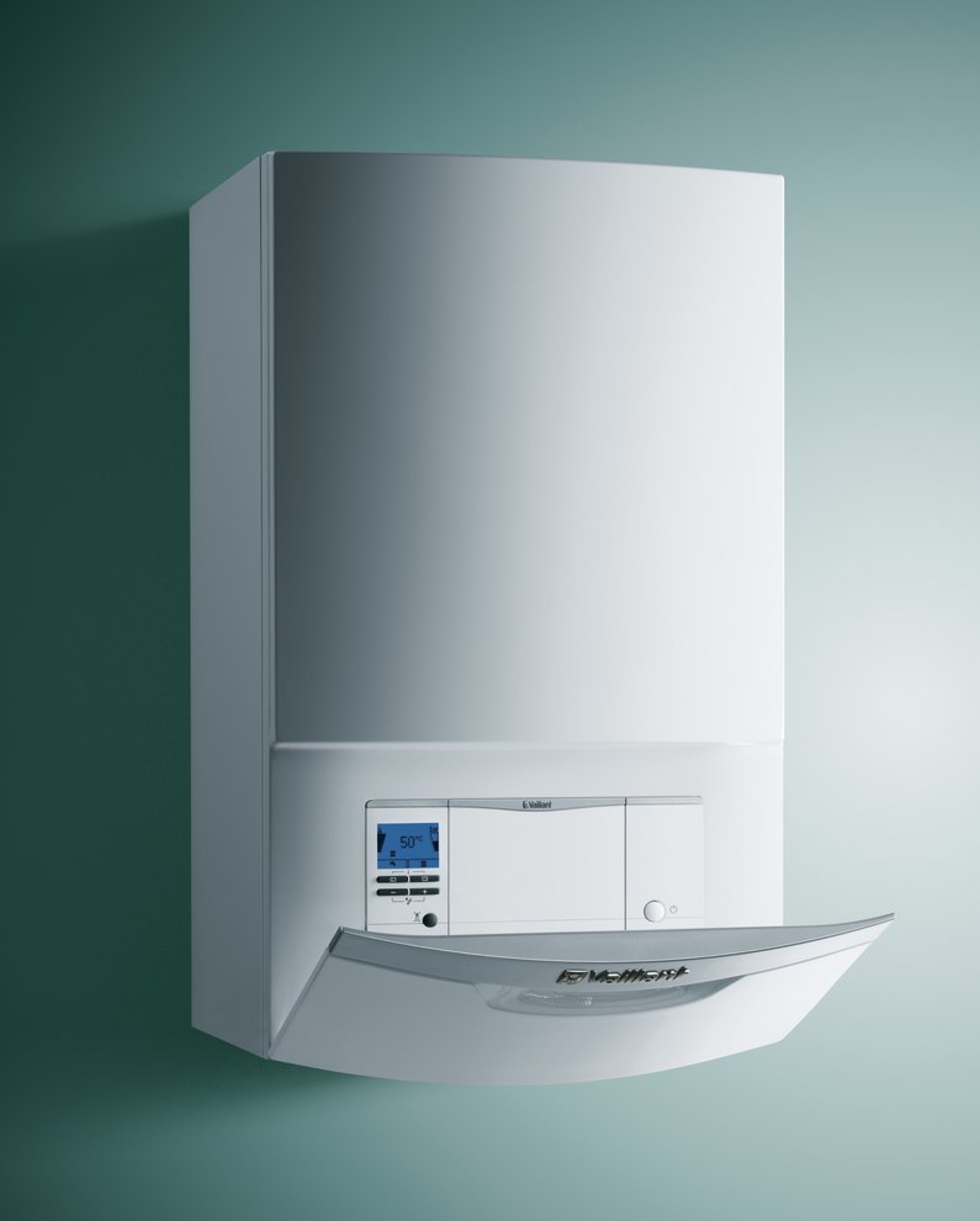

Cazanul murala pe gaz cu tehnica condensarii ecoTEC plus este un generator de căldură instalat pe o suprafaţă a peretelui de 2 doar 0,32 m . El se integrează în spaţii reduse, în timp ce tehnica sa de racordare orizontală asigură o montare rapidă şi optimă. Avantajul ecoTEC plus: un schimbător nou cu o construcţie specială din oţel inoxidabil, care permite pompei sa se consume si mai putin curent.

Centrala termica in condensatie VAILLANT 120 kW incalzire

Centrala murală pe gaz cu tehnica condensarii ecoTEC este la fel de performantă şi voluminoasă ca un cazan de sol, dar rezintă în plus un randament ridicat, diversivitate in utilizare şi dimensiunile compacte ale unei centrale murale.

Centrala ecoTEC plus are o înălţime de 96 cm şi o lăţime de 48 cm. Întregul sistem hidraulic este de acum aşezat de desubtul aparatului, în timp ce spaţiul situat sub acesta rămâne liber. În calitate de generator de căldură unic, în cascadă sau în sistem complet cu utilizarea energiei solare, ecoTEC plus se potriveşte de minune construcţiilor noi şi echi.

Centrala murală pe gaz cu tehnica condensarii ecoTEC plus compactă facilitează modernizarea sistemelor de încălzire în imobilele colective, clădirile publice şi în întreprinderi, deoarece se adaptează tuturor condiţiilor. Acesta se aplică de asemenea soluţiilor flexibile în cascadă. Sistemul modular în cascadă al Vaillant permite racordarea a două, trei, patru, cinci sau şase ecoTEC plus. Obţinem astfel o putere totală care satisface cu precizie dorinţele fiecăruia, de la 160 la 720 kW.

Avantaje Centrala termica in condensatie VAILLANT 120 kW incalzire ecoTEC Plus VU OE 1206/5-5

• • Puteri de 80, 100 şi 120 kW;
  • Puteri în cascadă de la 160 kW la 720 kW;
  • Randament 99 % (PCS) / 110 % (PCI), ErP-ready;
  • Schimbător cu un strat termic din oţel inoxidabil;
  • Eficienţă maximă datorită modulării de la 20 la 100 %;
  • Economie de energie datorită unei pompe cu eficienţă înaltă (clasa A), ErP-ready;
  • Fiabilitate ridicată datorită unui sistem multi-senzorial echipat cu un program de securitate;
  • Integrare hidraulică facilitată datorită unui volum mare deapă (24 litri);
  • Combinabil cu sisteme solare;
  • Dimensiuni (H x L x P) : 960 x 480 x 602 mm.

Detalii Centrala termica in condensatie VAILLANT 120 kW incalzire ecoTEC Plus VU OE 1206/5-5

Avantaje Centrala termica in condensatie VAILLANT 120 kW incalzire ecoTEC Plus VU OE 1206/5-5

• Puteri in cascada de la 160 kW la 720 kW;
• Randament 99 % (PCS) / 110 % (PCI), ErP-ready;
• Schimbator cu un strat termic din otel inoxidabil;
• Eficienta maxima datorita modularii de la 20 la 100 %;
• Economie de energie datorita unei pompe cu eficienta Inalta (clasa A), ErP-ready;
• Fiabilitate ridicata datorita unui sistem multi-senzorial echipat cu un program de securitate;
• Integrare hidraulica facilitata datorita unui volum mare deapa (24 litri);
• Combinabil cu sisteme solare;
• Dimensiuni (H x L x P) : 960 x 480 x 602 mm

Date tehnice Centrala termica in condensatie VAILLANT 120 kW incalzire ecoTEC Plus VU OE 1206/5-5

• Intervalul nominal al puterii calorice P la 60/40 °C: 24.7 – 123.4 kW
• Intervalul nominal al puterii calorice P la 80/60 °C: 24.0 – 120.0 kW
• Randament nominal (stationar) la 50/30 °C: 108 %
• Randament nominal (stationar) la 60/40 °C: 105 %
• Randament nominal (stationar) la 80/60 °C: 98 %
• Gradul de utilizare normat conform DIN 4702-8 la 75/60 °C: 106 %
• Gradul de utilizare normat conform DIN 4702-8 la 40/30 °C: 110 %
• Solicitare termica max. la reg. de incalzire (raportat la puterea calorica Hi si la regimul pur de incalzire): 114.3 kW
• Solicitare termica maxima la incarcarea boilerului (determinat conf. DIN 4702-8): 114.3 kW
• Solicitare termica min. la reg. de incalzire (raportat la puterea calorica Hi si la regimul pur de incalzire): 22.9 kW
• Suprapresiunea totala admisa: 6 bar
• Cantitatea totala de pa recirculata (raportat la ΔT=23K): 4485 l/h
• Cantitate aprox. de condens (val. pH-ului 3,5…4,0) la reg. de incalzire 40/30 °C: 19.2 l/h
• Inaltimea de antrenat reziduala a pompei foarte eficiente cu grupul de pompe: 0,36 bar
• Inaltimea de antrenat reziduala a pompei modulatoare cu grupul de pompe: 0,24 bar
• Categoria de autorizatie: I₂H
• Racordul de gaz pe partea aparatului: 1″
• Racorduri de incalzire tur/retur pe partea aparatului: 1 1/4″


  Centrala termica in condensatie VAILLANT 120 kW incalzire

• Presiunea de curgere a gazului natural G20: 20 mbar
• Val. de racordare la 15°C si 1013 mbar (raportat eventual la prepararea a.c.m.), G20 (Hi=9,5kWh/m³): 12.1m³/h
• Indice Wobbe (WS) la 0°C si 1013 mbar intervalul gaz natural H: 12,0 – 16,1 kWh/m³
• Reglaj EE, rap. la WS (Hi=9,5kWh/m³)(La func. cu o calitate a gazului care se abate de la reglajul EE din fabricatie pot rezulta abateri de la puterea termica nominala indicata resp. de la puterea termica setata): 15,0 kWh/m³
• Debitul masic al gazelor de ardere min. (G20): 10.6 g/s
• Debitul masic al gazelor de ardere max. (val. de calcul pentru dimensionarea cosului de fum conf. DIN EN 13384): 52.5 g/s
• Temperatura min. a gazelor de ardere (val. de calcul pentru dimensionarea cosului de fum conf. DIN EN 13384): 40 °C
• Temperatura max. a gazelor de ardere: 85 °C
• Racorduri de gaze de ardere aprobate: C13, C33, C43, C53, C93, B23, B53, B53P
• Racordul de aer / gaze de ardere: 110/160 mm
• Clasa NOx: 5
• Emisie NOx: sub 50 mg/kWh
• Emisia de CO: sub 30 mg/kWh
• Continut de CO₂ (valoare de calcul pentru dimensionarea cosului de fum DIN EN 13384-1): 9 %
• Inaltime: 960 mm
• Adancime: 603 mm
• Latime: 480 mm
• Conexiune electrica: 230/50 V/Hz
• Siguranta incorporata (portant): 4 A
• Puterea electrica absorbita min.: 25 W
• Puterea electrica max. absorbita: 122 W
• Putere electrica absorbita in Standby: sub 3 W
• Gradul de protectie: IPX4DCentrala termica in condensatie VAILLANT 120 kW incalzire
