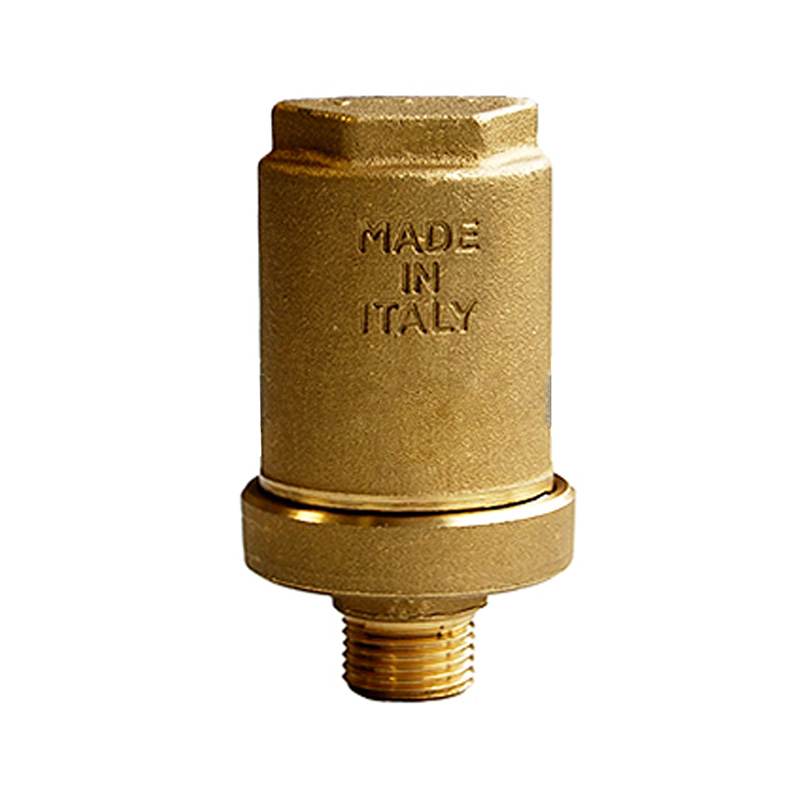

Amortizor alama pentru lovitura de berbec, 1/2″ filet exterior, PN10, RTM Ricambi

Amortizor alamă pentru lovitura de berbec, 1/2″ filet exterior, PN10, RTM Ricambi

Amortizorul pentru lovitura de berbec (Water Hammer Absorber) este soluția ideală pentru protecția instalațiilor sanitare și de alimentare cu apă împotriva șocurilor hidraulice.
Lovitura de berbec apare frecvent la închiderea bruscă a robinetelor, supapelor sau electrovalvelor, provocând zgomote puternice și chiar deteriorarea conductelor și a componentelor din sistem.
Amortizorul RTM Ricambi absoarbe aceste suprapresiuni, elimină zgomotele neplăcute și previne defectarea echipamentelor.

Caracteristici hidraulice

Dispozitivul este proiectat pentru a rezista la suprapresiuni de până la 50 bar generate de lovitura de berbec, menținând în același timp o presiune nominală de lucru de PN10.
Este compatibil cu rețelele de apă rece și caldă, având o temperatură maximă de funcționare de 90°C.
Montarea se face pe conducta de alimentare, în amonte de echipamentele sensibile (robinete, supape, regulatoare de presiune), asigurând protecția întregului sistem.

Caracteristici tehnice

• Presiune nominală: PN 10
• Presiune maximă lovitură de berbec: 50 bar
• Temperatură maximă de lucru: 90 °C
• Conexiune: filet exterior 1/2”, standard ISO 228 (disponibil și NPT)
• Clasă PDI: C

Specificații materiale

• Corp principal și componente: alamă conform standardelor UBA
• Arc: oțel inoxidabil
• Membrană: POM
• Garnituri: cauciuc NBR
• Finisaj exterior: alamă

Avantaje

• Protejează instalațiile împotriva șocurilor hidraulice
• Elimină zgomotele produse de închiderea bruscă a robinetelor
• Previne defectarea conductelor și a echipamentelor
• Construcție robustă din alamă, cu arc inoxidabil
• Rezistență ridicată la presiune și temperatură
• Instalare ușoară, disponibil în mai multe dimensiuni

Recomandări de instalare

Amortizorul se instalează în amonte de dispozitivele care generează lovitura de berbec, de exemplu robineți cu bilă, filtre, supape de reducere a presiunii sau electrovalve.

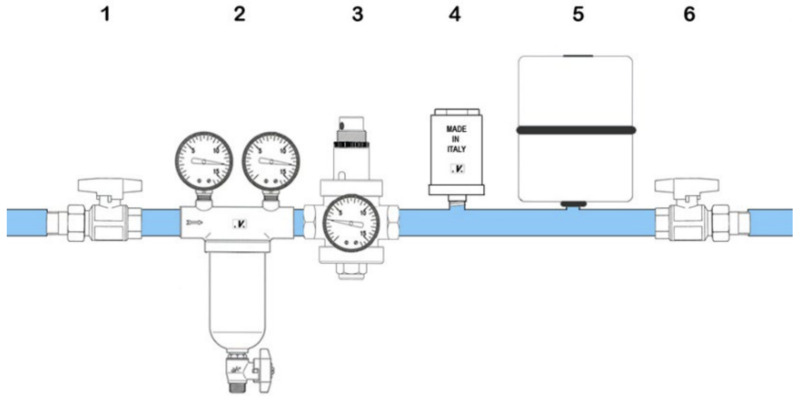

Un montaj tipic include:

1. robinet cu bilă
2. filtru autocurățabil
3. supapă de reducere a presiunii
4. amortizor lovitură de berbec
5. vas de expansiune
6. robinet cu bilă.

Prin instalarea acestui dispozitiv, întreaga instalație este protejată, prelungind durata de viață a echipamentelor și sporind confortul în utilizare.

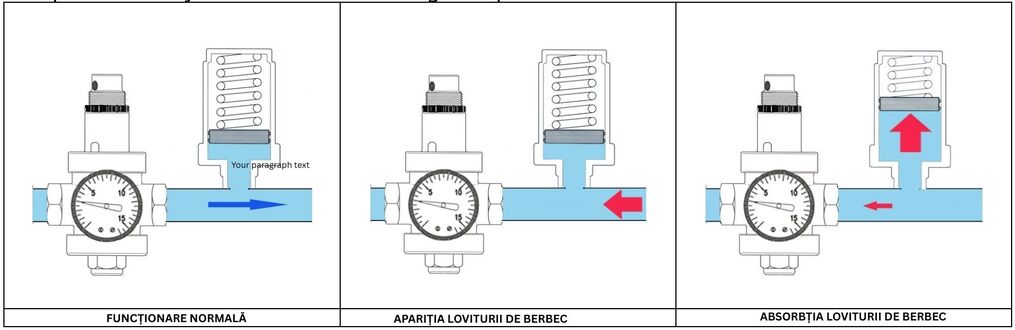

În secvența de mai jos, este prezentat modul de funcționare al supapei în caz de lovitură de berbec:

Efectul principal al loviturii de berbec este absorbit de supapa, iar presiunea reziduală care se întoarce către reductorul de presiune (sau către alte dispozitive) nu poate provoca daune sau zgomote.

Un amortizor de 1/2″ este suficient pentru conducte de până la 1″ 1/4.
Pentru conducte de 1″ 1/2 și 2″, se recomandă instalarea a două amortizoare pe aceeași linie (conform standardului PDI-WH 201).
